拓?fù)浣Y(jié)構設計是計算機網絡設計的基礎和起點，其重要性是顯而易見的。在任何情況下，網絡拓?fù)湓O(shè)計都是在滿足可靠性和安全性的基礎上的基礎上盡可能降低成本，減少延遲，提高鏈路利用率，安排網絡節點之間的連接，并在此基礎上形成網絡拓?fù)洹＝酉聛?lái)，本文將結合網絡拓?fù)湓O(shè)計，展示如何應用于20人小型辦公室局域網。
網絡拓?fù)浣Y(jié)構是指利用傳輸媒體連接各種設備的物理布局，特別是計算機分布的位置以及電纜如何通過它們。在設計網絡時，我們應該根據自己的實際情況選擇正確的拓?fù)浞椒?。每種拓?fù)涠加凶约旱膬?yōu)缺點。 常見的網絡拓?fù)浣Y(jié)構有五種：總線型、星型、環型、樹型和網型，其中局域網不能使用網型。
(1)案例簡介
一家小公司有20臺電腦，每臺電腦配備100/1000M網卡。已接入電話，購買打印機和傳真機進行日常辦公。為了提高辦公效率，共享資源，提升公司形象和整體競爭力，我們希望建立一個小型辦公網絡，并接入因特網。具體要求如下：
①提供網絡文件共享、打印機共享服務；
②所有計算機自動獲取IP地址配置信息；
③為企業建立網站，供內部員工和因特網用戶訪問，對外展示宣傳；
④為員工建立公共文件存儲服務，共享文件，并提供一定的存儲私人數據的空間；
⑤為企業網接入因特網。
(2)需求分析
結合上述用戶需求，辦公室網絡后需要實現以下功能：
①Windows文件共享，打印機共享；
②DHCP服務；
③WWWW服務；
④FTP服務；
⑤接入Internet。
(3)網絡拓?fù)浣Y(jié)構選型
根據目前最常用的辦公室局域網網絡布線技術，我們將此次組建的局域網確定為：星形快速以太網。
具體方案是：辦公室網絡中心結點采用1000M口和4個10G口的以太網交換機。其中，1000M口連接普通計算機，因?yàn)槊總€(gè)人都需要訪問服務器，所以最大的網絡流量將是服務器，所以使用10G口連接服務器。服務器將為網絡提供WEB、FTP和DHCP服務。
至于互聯網接入，對于小企業，由于電話線路等通信設施，選擇使用電信部門推出ADSL加寬帶路由器接入互聯網，速度相對寬，價格相對較低，非常適合20人左右的小型辦公網絡接入互聯網。

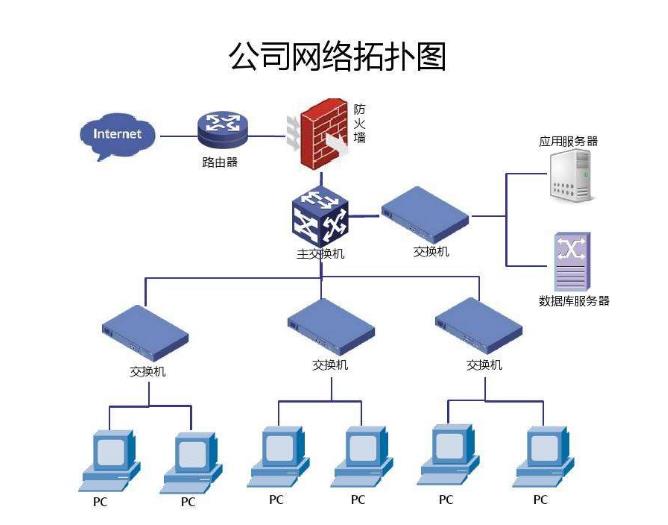

(4)網絡拓?fù)鋱D設計及解決方案
其中，傳輸介質是根據網絡技術確定的?？焖僖蕴W(wǎng)或千兆以太網技術通常使用光纖或雙絞線作為網絡傳輸介質。本網絡沒有室外接線，只需選擇雙絞線作為傳輸介質，其中100M選擇Cat5e（超五類）網絡跳線，連接服務器的1000M線選擇六種雙絞線，如經濟允許，可使用Cat6（六類）網絡跳線。
經過以上介紹，您應該已經知道如何利用網絡拓?fù)浣Y(jié)構架設20人小型辦公局域網組網了吧。
